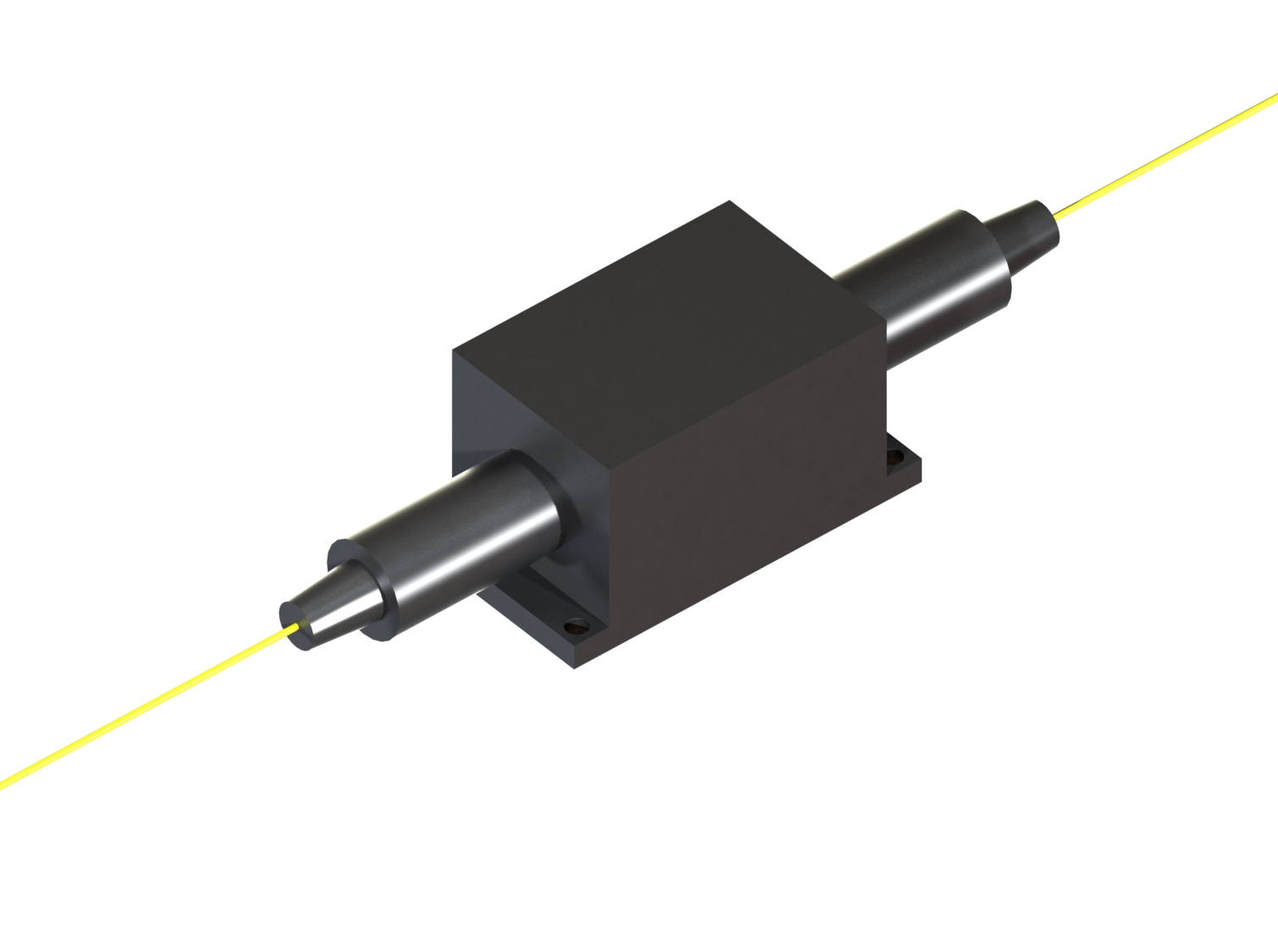

Hochleistungs‑fasergekoppelter optischer Isolator

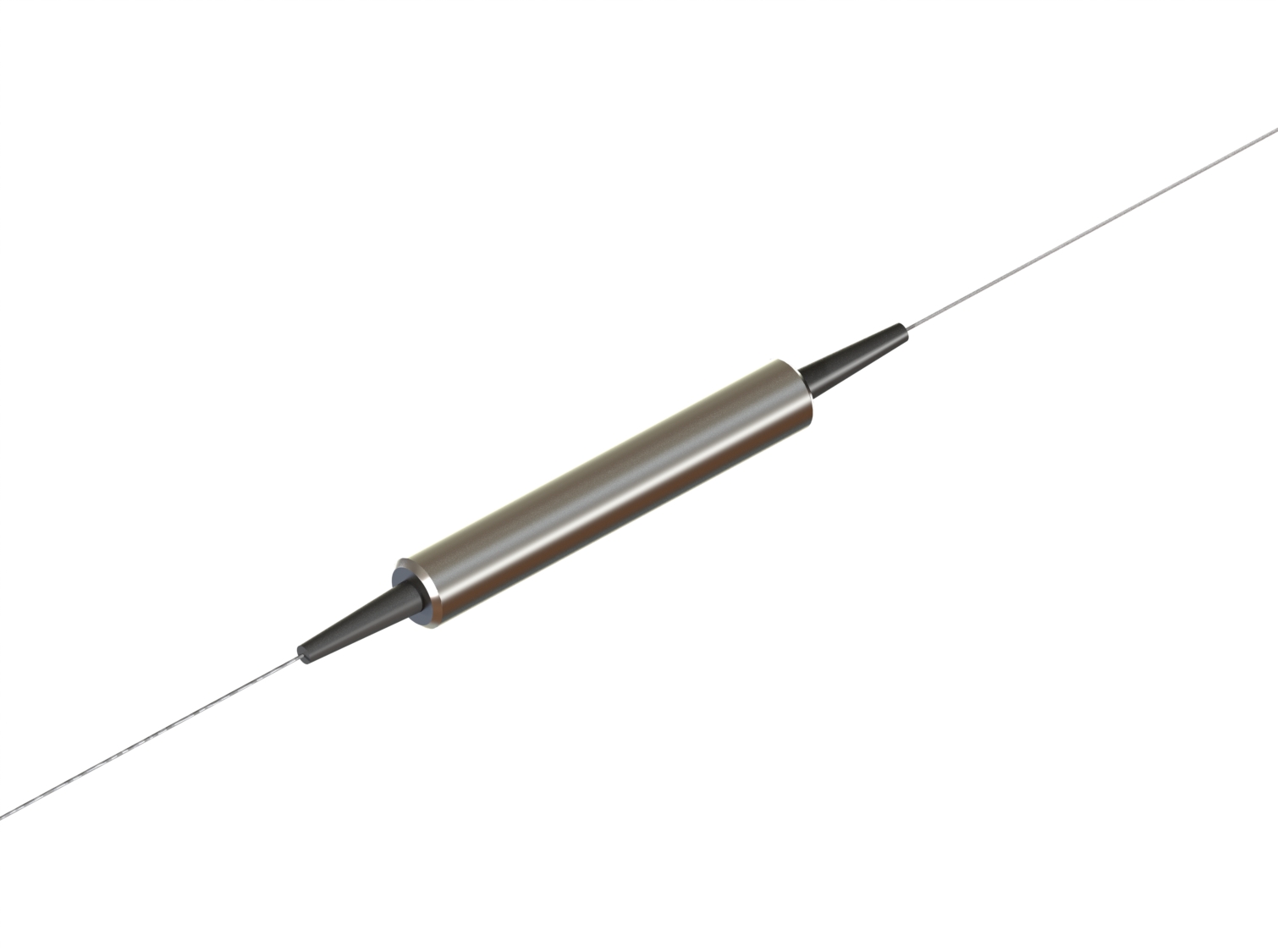

Fasergekoppelter optischer Isolator
Isolations- und Einfügedämpfungsspektren bei 1064 nm
Isolations- und Einfügedämpfungsspektren bei 1055 nm (Breitband)
Optische Isolatoren
Ein optischer Isolator (OI) spielt eine entscheidende Rolle in optischen Systemen, indem er Rückreflexionen verhindert und interne Verluste minimiert. Innolume bietet eine breite Palette von faseroptischen Isolatoren für den Wellenlängenbereich von 780-1310 nm an. Diese Isolatoren können in jedes einmodige fasergekoppelte Gerät (LD, SLD, SOA, Gain-Modul) aus unserem Sortiment integriert werden. Die Integration umfasst die Charakterisierung des Geräts mit dem Isolator, wobei der Messbericht die Leistung am OI-Ausgang widerspiegelt. Um zusätzliche Verluste zu reduzieren und Rückkopplungen zu verhindern, können die Geräte verspleißt werden.
Für den Wellenlängenbereich von 1060-1310 nm werden faseroptische Isolatoren in einem kompakten Gehäuse (55×5,5×5,5 mm) mit einer maximalen Eingangsleistung von 300-500 mW angeboten. Im kürzeren Wellenlängenbereich (780-1060 nm) sind die Isolatoren in einem größeren (bis zu 118×37×35 mm) und schwereren Metallgehäuse erhältlich, das Materialien verwendet, die weniger optische Leistung absorbieren. Bestimmte Hochleistungs-OIs können Eingangsleistungen von bis zu 1 W verarbeiten.
Auf Anfrage liefert Innolume eine Vielzahl optischer Komponenten, darunter faseroptische Koppler, Zirkulatoren und Patchkabel, um verschiedene Konfigurationen in optischen Systemen zu unterstützen.
Hauptmerkmale von optischen Isolatoren
- Wellenlängenbereich: Faseroptische Isolatoren bieten eine effektive Funktion im Bereich von 780-1310 nm, sodass Kunden den optimalen Isolator für ihre spezifischen optischen Anforderungen wählen können.
- Kompaktes Design mit hoher Leistungskapazität: Die faseroptischen Isolatoren von Innolume sind kompakt (55×5,5×5,5 mm für 1060-1310 nm mit 300-500 mW Eingangsleistung), während größere Modelle (bis zu 118×37×35 mm) für kürzere Wellenlängen höhere Eingangsleistungen von bis zu 1 W unterstützen.
- Nahtlose Integration: Optische Isolatoren lassen sich reibungslos in jedes einmodige fasergekoppelte Gerät von Innolume integrieren und bieten eine maßgeschneiderte Komplettlösung.
- Komponenten auf Anfrage: Faseroptische Koppler, Zirkulatoren und Patchkabel sind je nach Bedarf erhältlich.
