Optischer Verstärker (SOA)

Was sind Optischer Verstärker (SOA)?

Ein Optischer Verstärker (SOA) ist ein Halbleiterbauelement, das eingehende optische Signale verstärkt, ohne die Eingangssignale in elektrischen Strom umzuwandeln. Es besitzt ein ähnliches Design wie Laserdioden, jedoch sind die Spiegel des Resonators transparent. Aufgrund der breiten Verstärkungsbandbreite, der kompakten Bauweise und des geringen Energieverbrauchs sind halbleiterbasierte optische Verstärker eine optimale Wahl für moderne Telekommunikationssysteme. Sie werden am häufigsten in faseroptischen Netzwerken, Signalregenerationsgeräten und Systemen mit Wellenlängenmultiplex (WDM) eingesetzt.

Funktionsprinzip von halbleiterbasierten optischen Verstärkern

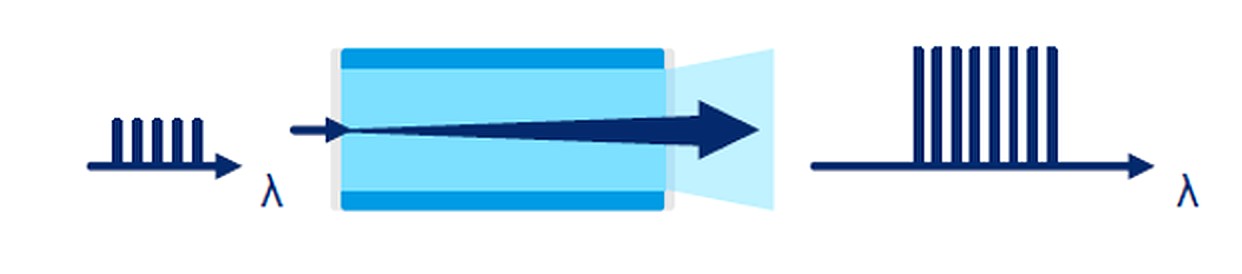

Optischer Verstärker (SOA) basieren auf derselben Technologie wie Laserdioden, nämlich der stimulierten Photonenaussendung. Die erste Phase des Betriebs eines halbleiterbasierten optischen Verstärkers ist die Ladungsträgerinjektion. Ein elektrischer Strom wird in die aktive Region des Verstärkers eingespeist, wodurch Elektronen vom Valenzband in das Leitungsband angeregt werden. Dieser Prozess erzeugt eine Besetzungsinversion, bei der mehr Elektronen höhere Energieniveaus einnehmen und das Medium somit optisch aktiv machen. Der nächste Schritt ist die stimulierte Emission. Ein optisches Signal durchläuft die aktive Region, wobei vorhandene Photonen zusätzliche Photonen mit denselben Phasen- und Wellenlängeneigenschaften erzeugen, wodurch der Verstärkungseffekt entsteht. Dies ermöglicht es den Signalphotonen, zusätzliche Emissionen auszulösen und das Ausgangssignal im Vergleich zum Eingangssignal zu verstärken.

Unter Berücksichtigung des Funktionsprinzips von halbleiterbasierten optischen Verstärkern ist es wichtig, auf folgende Merkmale zu achten:

• Verstärkungssättigung. Halbleiterbasierte optische Verstärker zeigen eine Sättigung bei zunehmender Eingangsleistung. Die Verringerung der Ladungsträgerdichte reduziert den Verstärkungseffekt. Diese nichtlineare Kennlinie ist nützlich für optisches Schalten, Wellenlängenumwandlung und Signalregeneration.
• Rauschen und spontane Emission. Aufgrund der Designmerkmale tritt bei halbleiterbasierten optischen Verstärkern eine verstärkte spontane Emission auf. Dies erhöht das Rauschniveau im Ausgangssignal und begrenzt die Leitungskapazität bei der Datenübertragung über lange Entfernungen.
• Polarisationsabhängigkeit. Halbleiterbasierte optische Verstärker sind polarisationsabhängig. Ihr Verstärkungsgrad hängt von der Polarisation des Eingangssignals ab.

Eigenschaften des optischen Verstärkers (SOA)

Einzigartige Eigenschaften machen halbleiterbasierte optische Verstärker unentbehrlich für optische Kommunikations- und Signalverarbeitungssysteme. Sie können die SOAs von Innolume für Ihre spezifische Anfrage mit den folgenden Parametern finden:

• Der spektrale Verstärkungsbereich liegt zwischen 780 und 1300 nm, was verschiedenen industriellen und wissenschaftlichen Anwendungen entspricht.
• Die Verstärkung beträgt bis zu 35 dB. Sie zeigt das Verhältnis der Ausgangssignalstärke zur Eingangssignalstärke an. Eine höhere Verstärkung bedeutet, dass ein schwaches Signal stärker verstärkt wird.
• Die Sättigungsausgangsleistung beträgt bis zu 18 dBm. Dieses Verstärkungsniveau ermöglicht den Einsatz von SOA-Chips in Kommunikationsleitungen.
• Die Verstärkungsbandbreite reicht von 16 bis 110 nm und definiert den effektiven Wellenlängenbereich, in dem der Verstärker arbeitet.
• Die Rauschzahl liegt zwischen 6,5 und 10 dB. Sie zeigt die Verschlechterung des Signal-Rausch-Verhältnisses durch interne spontane Emission an. Je niedriger dieser Wert ist, desto geringer ist die Signalverzerrung bei der Übertragung über große Entfernungen.
• Das Polarisationsauslöschungsverhältnis (zwischen 15 und 18 dB) definiert die Veränderung der Verstärkung in Abhängigkeit von der Polarisation des Eingangssignals. Hohe Werte können bei Polarisationsänderungen zu Signalverzerrungen oder Unterbrechungen führen.
• Integrationsfähigkeit. Halbleiterbasierte optische Verstärker können in photonische integrierte Schaltungen (PICs) eingebettet werden, um optische Prozessoren, WDM-Wandler und Laserquellen zu erstellen.

Vorteile und Anwendungen von halbleiterbasierten optischen Verstärkern

Halbleiterbasierte optische Verstärker gehören zu den beliebtesten Verstärkertypen für optische Netzwerke, Kommunikationssysteme und Sensoren aufgrund ihrer bedeutenden Vorteile:

• Kompakte Bauweise;
• Einfache Integration in komplexe photonische Schaltkreise;
• Minimale Reaktionszeit;
• Breiter spektraler Bereich;
• Geringer Energieverbrauch;
• Vielseitigkeit – halbleiterbasierte optische Verstärker können als Schalter, Wellenlängenkonverter, Modulatoren und logische Elemente eingesetzt werden.

Alle genannten Merkmale von halbleiterbasierten optischen Verstärkern machen sie zu begehrten Komponenten in folgenden Systemen:

• Kurz- und Mittelstrecken-Glasfasernetzwerke;
• Systeme zur optischen Signalregeneration;
• Wellenlängenmultiplexsysteme;
• Optische Signalkonverter;
• Logische Elemente von Netzwerken;
• Faseroptische Sensoren;
• Biomedizinische Geräte;
• LiDAR- und Laser-Entfernungsmessgeräte;
• Quantenkommunikationsnetzwerke;
• Kryptographische Systeme;
• Nichtlineare Optik.

Vorteile der Bestellung von halbleiterbasierten optischen Verstärkern bei Innolume

Innolume ist auf die Entwicklung und Herstellung hochwertiger Halbleiterkomponenten für Hochgeschwindigkeits-Optokommunikation und photonische Systeme spezialisiert. Unser Unternehmen nutzt seine Expertise in Quantum Dots und Quantum Wells, um die Chip-Leistung zu verbessern – höhere Leistung, geringeres Rauschen und stabile Signalübertragung über einen breiten spektralen Bereich. Die halbleiterbasierten optischen Verstärker von Innolume lassen sich dank ihrer kompakten Bauweise, des geringen Energieverbrauchs und der Vielzahl an Gehäuseoptionen problemlos in Standard- und Sonderausstattungen integrieren.

Kontaktieren Sie unsere Experten, um die optimale Lösung für Ihre Anwendung zu finden und mehr über die Vorteile der Halbleiterkomponenten von Innolume zu erfahren.
